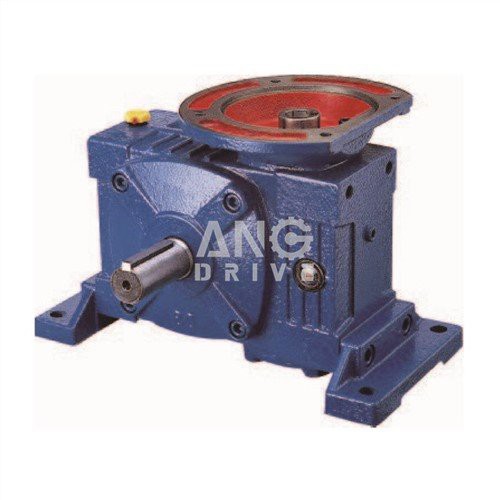

Engrenagem sem-fim duplo estágio
Recurso de estrutura de duplo estágio da caixa de engrenagens sem-fim
1. Feito de liga de alumínio de alta qualidade, leve e não enferruja
2. Suave em funcionamento e baixo ruído, pode funcionar por muito tempo em condições terríveis
3. Alta eficiência de irradiação
4. Boa aparência, durável na vida útil e pequeno em volume
5. Adequado para instalação de omni-rolamento
Engrenagem sem-fim duplo estágioMateriais Principais
1. Alojamento: Liga de alumínio fundido (tamanho de quadro 025-090); ferro fundido (tamanho da estrutura 110-150)
2. Eixo sem-fim: 20CrMnTi, carbonizar o tratamento térmico torna a dureza da superfície da engrenagem' s de até 56-62 HRC. Reter a camada de carburação' s espessura entre 0,3 e 0,5 mm após a retificação precisa
3. Roda sem-fim: liga de bronze de estanho vestível
Engrenagem sem-fim duplo estágioPintura de Superfície
Carcaça de liga de alumínio:
1. Jateamento e tratamento anti-séptico especial na superfície da liga de alumínio
2. Após o tratamento com fosfato, pinte com RAL 5010 azul, prata, cinza, vermelho ou conforme as demandas do cliente
Invólucro fundido:
Pinte primeiro com tinta vermelha anti-ferrugem e, em seguida, pinte com tinta azul RAL 5010 ou branca prateada
Engrenagem sem-fim duplo estágioDescrição do Modelo
RV 063—40—E—FA1—AS1 71B5 B3 —0.37—4 / 1
① ② ③ ④ ⑤ ⑥ ⑦ ⑧ ⑨ ⑩
NÃO. | Comentários |
1 | Código de modelo:RV:Entrada de furo com flange V: Entrada do eixo sem flange |
2 | Distância central da roda sem-fim e eixo sem-fim |
3 | Razão de velocidade do redutor (I=7.5; 10; 15; 20; 25; 30; 40; 50; 60; 80; 100) |
4 | 1) Sem marca significa sem flange de saída 2) E: Eixo sem-fim de dupla extensão |
5 | 1) Sem marca significa sem flange de saída 2) FA, FB, FC, FD, FE (1/2): flange de saída e posição |
6 | 1) Nenhuma marca significa saída do furo 2) AS (1/2): Eixo de saída único e posição 3) AB: Eixo de saída duplo |
7 | Forma normalizada de flange de entrada (sem motor) |
8 | Código de posição de instalação |
9 | 1) Nenhuma marca significa sem motor 2) Motores modelo (pólos de potência) |
10 | Diagrama de posição para caixa de terminais do motor, posição padrão 1 não pode haver menção |
