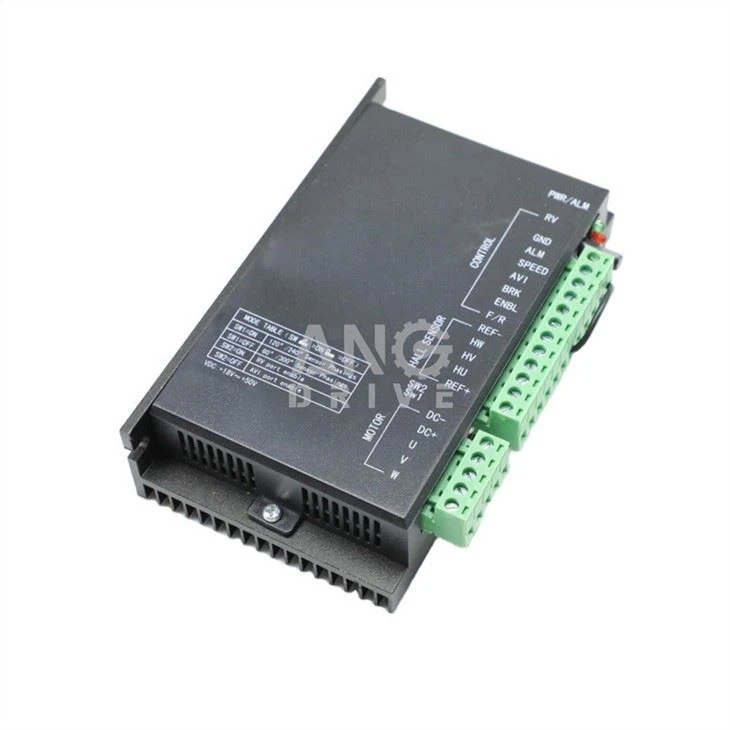

DC Speed Controller
Introdução ao produto do controlador de velocidade DC:
|
Usado para |
Motor sem escova |
|
Poder |
10W ~ 400W |
|
Tensão do motorista |
12 ~ 48VDC |
|
Corrente classificada |
Evite gases de poeira, óleo e corrosivo. |
|
Temperatura de trabalho |
-10 ~ + 50 grau |
|
Temperatura de armazenamento |
-20 ~ +120 grau |
|
Uma umidade ambiental mais alta |
80% RH (sem condensação) |
|
Modo de resfriamento |
Resfriamento natural |
|
Sinal |
Terminais |
Função |
|
Entrada |
Sv |
1. Potenciômetro External; 2. Sinal analógico de entrada; 3.PWM Largura do pulso. |
|
Com |
Porta comum (0 v nível de referência) |
|
|
F/R |
Alto nível de entrada O motor gira no sentido horário, entrada de baixo nível ou quando f/r e com forem conectados, o motor girará no sentido anti -horário |
|
|
En |
Entrada de alto nível que o motor parar lentamente, entrada de baixo nível ou quando EN e COM estão conectados, o motor é executado |
|
|
Brk |
O freio do motor para quando um nível alto é adicionado ou suspensão da porta; o motor funciona quando o nível baixo é adicionado ou en e Brk está conectado |
|
|
Saída |
ALM |
O sinal de saída de falha do motor ou acionamento é de 5V em circunstâncias normais; O nível é 0 v quando ocorre uma falha. |
|
VELOCIDADE |
A saída da velocidade é a frequência de pulso correspondente ao motor em execução. O terminal pode ser conectado ao computador superior |
Métodos de controle comuns
Controle de modulação de largura de pulso (PWM)
Princípio: A velocidade é controlada ajustando o ciclo de trabalho do sinal de pulso, que altera a tensão média aplicada à armadura do motor. O ciclo de trabalho é a razão entre a duração do alto nível e o período total do pulso.
Processo: O chip do controlador gera pulsos de frequência fixa, ajustando o ciclo de trabalho com base em comandos. Um ciclo de trabalho mais alto resulta em maior tensão média e velocidade mais rápida, enquanto um ciclo de trabalho mais baixo resulta em velocidade mais lenta. O sinal PWM é então amplificado para acionar um interruptor, aplicando a tensão pulsada à armadura do motor.
Controle de tensão da armadura
Princípio: A velocidade é controlada alterando diretamente a tensão na armadura do motor. Este método é adequado para motores DC de ímã permanente e permanente separadamente excitados e permanentes.
Processo: A tensão de saída é ajustada por um regulador de tensão (tipo linear ou de comutação). Para controlar com precisão a velocidade de controle, um tacômetro ou sensor de velocidade é usado para feedir a velocidade do motor, que é comparada a uma referência definida e a tensão de saída é ajustada de acordo.
Controle de excitação
Princípio: Para motores CC excitados separadamente, a velocidade é ajustada alterando a corrente de excitação, que altera o fluxo magnético φ \ varphiφ. Reduzir o fluxo aumenta a velocidade, enquanto o aumento do fluxo diminui.
Processo: A corrente de excitação é regulada usando um retificador controlado ou fonte de alimentação de comutação. Isso geralmente é combinado com o controle de tensão da armadura: abaixo da velocidade base, a tensão da armadura é reduzida; Acima da velocidade base, o fluxo de excitação é enfraquecido para aumentar a velocidade.
Nosso serviço
1. Fornecemos respostas detalhadas a perguntas técnicas.
2. Dê aos clientes de alto desempenho, preços competitivos e soluções de transmissão mais adequadas.
3. Resposta rápida em inglês, espanhol, russo, alemão, chinês, árabe e outros idiomas.
4. Diferentes tipos de pagamentos estão disponíveis para você.
5. 100% de teste e depuração antes da entrega.
6. Pelo menos 12 meses de garantia.
7. Quaisquer perguntas que você possa entrar em contato conosco, responderemos o mais rápido possível.
PERGUNTAS FREQUENTES:
Q: Como enviar oControlador de velocidade DCpara nós?
R: Está disponível por ar, ou por mar ou de trem.
P: Como pagar o dinheiro?
R: T/T e L/C são preferidos, com moedas diferentes, incluindo USD, EUR, RMB, etc.
P: Como posso saber que o produto é adequado para mim?
A: >1ST confirm drawing and specification >2nd test sample >3ª Produção em massa inicial.
